المعلمات التقنية
|
يكتب |
مواصفة |
ايكوت-8 |
|
التعامل مع المجلس |
منطقة العمل القياسية (مم) |
X =450 ,Y =450 ,Z =90 |
|
الحد الأقصى لارتفاع المكونات (مم) |
±90 |
|
|
خلوص حافة PCBE (مم) |
أكبر من أو يساوي 5 |
|
|
عرض الرش الفردي (مم) |
2-30 |
|
|
نظام النقل |
تدفق العملية |
من L إلى R (قياسي)، من R إلى L (اختياري) |
|
ارتفاع الناقل (مم) |
900±20 |
|
|
سرعة الناقل (مم/ث) |
120-400 |
|
|
نظام التشغيل |
تكوين الصمام |
هيكل الصمام المزدوج-، والترتيب الخطي |
|
السرعة القصوى (مم/ثانية) |
1000 |
|
|
التكرار (مم) |
± 0.02 |
|
|
متطلبات المنشأة |
الأبعاد (مم) |
L900 × W1300 × H1710 |
|
الوزن (كجم) |
530 |
|
|
إمدادات الهواء المطلوبة (ميغاباسكال) |
أكبر من أو يساوي 0.4 |
|
|
متطلبات العادم (م³/دقيقة) |
15 |
|
|
طاقة الإدخال |
تيار متردد 220 فولت 50/60 هرتز |
|
|
الطاقة المقدرة (كيلوواط) |
2 .2 |
|
|
نظام التحكم والتشغيل |
يتحكم |
IPC وبطاقة التحكم في الحركة |
|
برمجة |
برنامج Anda مع نظام التشغيل Windows |
|
|
برمجة |
لوحة المفاتيح والفأرة |
|
|
بروتوكول الاتصالات |
سميما |
سمات
- مجهزة بجهاز كمبيوتر صناعي + وحدة تحكم في الحركة ونظام تشغيل Windows، وتتميز بإنذار خطأ الصوت والضوء وعرض القائمة.
- البرمجة عن طريق التدريس اليدوي، عملية بسيطة وفعالة.
- منصة حركة فولاذية متكاملة للتشغيل المستقر.
- حركة المحاور X و Y و Z الثلاثة-.
- مدفوعة بمحركات مؤازرة + براغي كروية.
- دقة التشغيل: 0.02 ملم.
- جهاز تنظيف صمام الغراء الأوتوماتيكي.
- قضبان خاصة من سبائك الألومنيوم وسلاسل ناقلة من الفولاذ المقاوم للصدأ.
- خزان طلاء مستقل.
- مجهزة بمخرج غاز العادم.
- مجهزة بواجهة SMEMA للتواصل مع المعدات الأخرى.
وظيفة

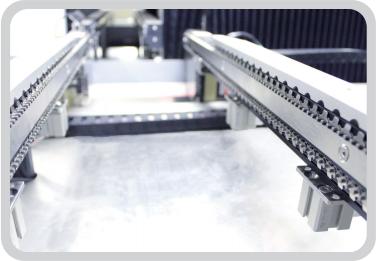

نظام النقل الذكي
يمكن أن يكون اتجاه النقل
تم اختياره بشكل تعسفي (يسار → → يمين). انها مناسبة لجميع خطوط الإنتاج
ناقل بسلسلة تروس مخصصة. الحد الأقصى للحمل من الشغل هو
4 كجم. يمكن تعديل عرض الناقل بواسطة برنامج Anda
تلقائيا لتحسين
كفاءة تحويل الإنتاج
فحص ضوء الأشعة فوق البنفسجية LED
يمكن لجهاز الفحص الذي يتحقق من تأثير الطلاء -مراقبة جودة الرش في الوقت الفعلي.
جمع النفايات
هناك جمع النفايات
جهاز لإعادة تدوير النفايات
المنتجة أثناء الاختبار،
مما يضمن عدم الحاجة إلى التخلص منها لمدة 24 ساعة
عملية مستمرة.
وظيفة اختيارية
جهاز تثبيت مخصص وتحديد المواقع البصرية CCD
يتم تثبيت المشابك العلوية والسفلية لمنع قطعة العمل من التحرك أثناء التشغيل، ويتم استخدام كاميرا CCD لتحديد موضع العلامة لتحسين الدقة.
تنظيف الفوهة
تنظيف الصمام بانتظام بعدد معين من المرات للتأكد من نظافته. التكوين القياسي هو خزان المذيبات سعة 2 لتر.
ناقل إرجاع اللوحة الأوتوماتيكي
يتم إرجاع الناقل الفارغ تلقائيًا إلى محطة التحميل لتقليل مشاكل التعامل مع الموظفين.
نظام فحص المواد
يعتمد نظام التغذية الأوتوماتيكي التدفق المستمر والضغط المستمر للتغذية، وهو مستقر وآمن. تم تجهيزه اختياريًا بنظام مراقبة المواد باستخدام مبدأ استشعار الجودة والتحكم بالكمبيوتر. يمكن التنبيه تلقائيًا عندما لا يكون الطلاء كافيًا.
ماسح الباركود
إنها مجهزة بماسح الباركود، والذي يمكنه تحقيق إمكانية تتبع المنتج.
-عملية طلاء عالية الإنتاجية
- مناسب -لتطبيقات الطلاء المتعددة الصناعات، والرش الانتقائي بمساحة كبيرة-والرش الانتقائي بألواح متعددة-، وإنتاجية عالية-ومتنوعة.
- تكوينات وترتيبات متعددة للصمامات لتلبية متطلبات إنتاج اللوحات المتعددة-المتنوعة.
- وظيفة فحص تأثير الرش المضمنة-لمراقبة جودة الطلاء يدويًا-في الوقت الفعلي.
